如何使用电源连接器?

2019-11-21 12:16:56

电源连接器一般由插头和插座组成,其中插头又称是自由端连接器,插座又称固定式连接器。通过插头、插座和插合和别离来完结电路的连接和断开,因而就产生了插头和插座的各种连接办法。


端接:电源连接器端接时,应严格按照相应的端接规范或要求进行端接和查看,并按对应的接点序号进行端接。选用的电缆、导线间绝缘层厚度应与打触摸件的距离匹配,电缆线芯与触摸件接线端匹配,当在触摸件间跨、并线时,应思量多股线芯绞合的直径,且克制在触摸件压接孔间进行跨、并线处理;焊接时,应根据裸线直径挑选相应功率的电烙铁,每个触摸件的焊接时间一般不高于5s ,应留意不能让焊剂渗入绝缘体,以免造成产品绝缘电阻掉落;清洗电源连接器时,可运用蘸着无水乙醇的绸布进行,晾干后运用。不运用对电源连接器产性有害影响的丙平等化学溶剂连接器处于非插合状况时,有必要分别加盖配套的防护盖或采用其他防尘措施。

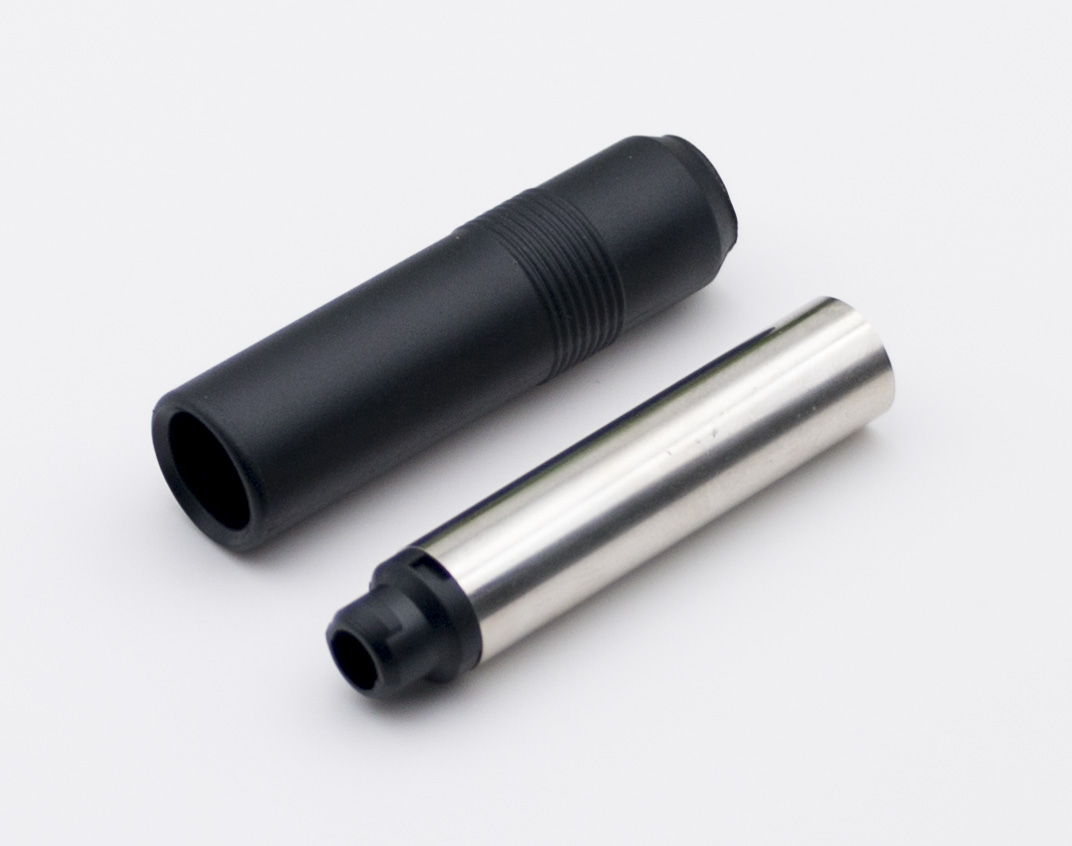

FM天线母头

插接前检查:电源连接器的类型、代号、编号、插接方位与方向应符合规划、工艺文件要求;尾罩无松动、绑口无掉落;尾罩口的电缆束或导线无折死弯、外皮无破损;屏蔽皮接地线无开裂、接外壳的焊无松动:电源连接器外壳及对接口应无变形、无裂纹、无螺纹磨损、紧固件无松动或缺损、镀层无掉落:;锁紧装置应完整无损:有密封圈的电源连接器,密封圈应完整无损;接口内没有剩余物;插针和插孔不该歪斜、变形等缺点:插针根部的绝缘体表面不该有破裂或隆起及掉落的金属碎屑;

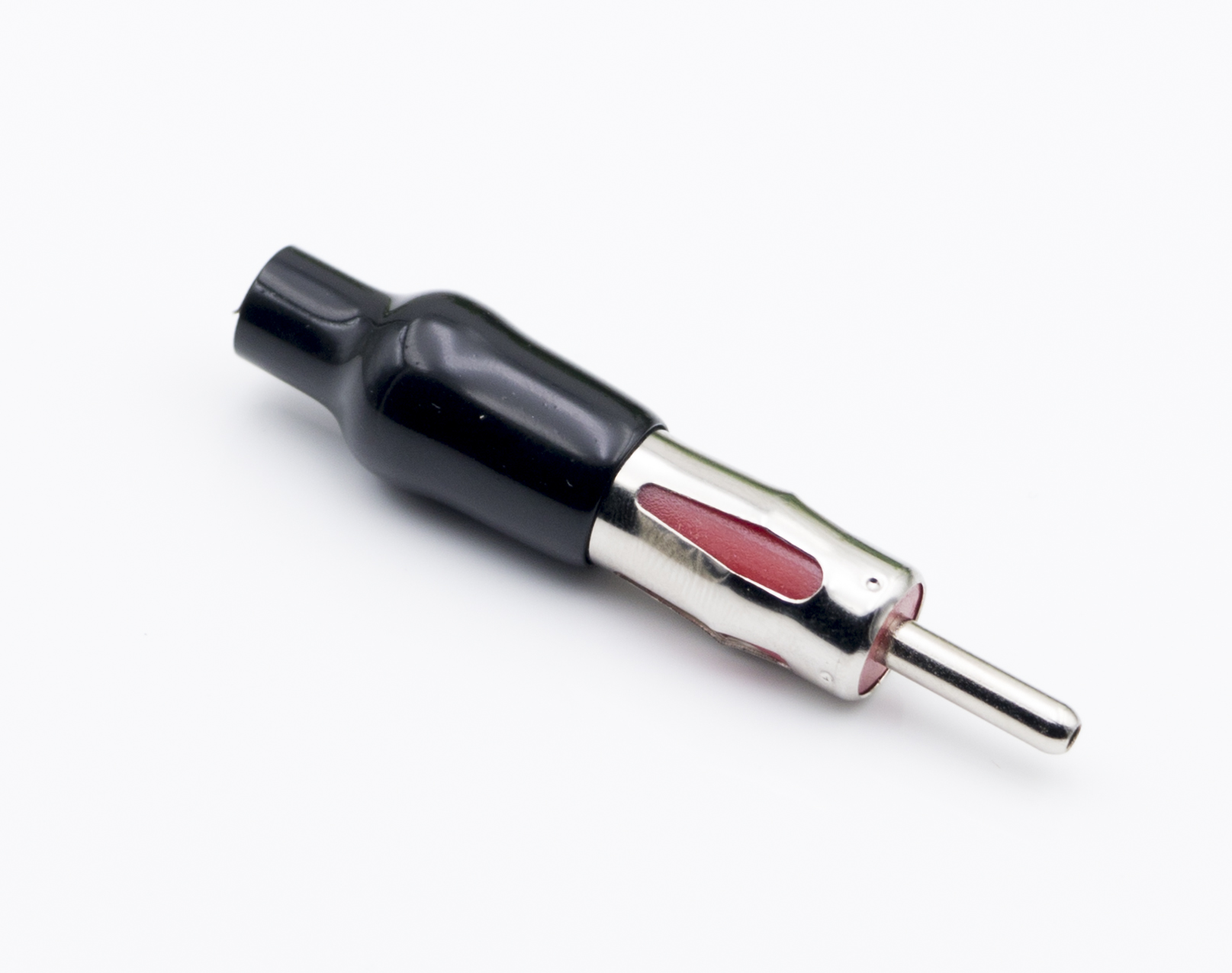

FM天线公头B款

测验:在进行电缆或电子设备测验时,探针应符合要求,严禁运用电笔或铜丝直接进行检测,防止将电源连接器的插孔捅大或损伤内壁或将插针碰歪;测验电缆与电子设备上的电源连接器插接测验前,应先检查测验电缆上的电源连接器,凡有外形损伤、插针锈蚀、插针歪曲、插孔变形、尘土污染、导线开裂、 屏蔽皮断丝的不能插接;测验过程中的电源连接器的插拔操作,一般应在断开电源静 此不于3min后进行,制止带电插拔;在类型产品电性能测验完结后,如果电源连接器长期不别离,应按规划与工艺文件的要求。


储存:电源连接器应储存在-10-40°C ,相对湿度不超越80% ,周围没有酸、碱或其他腐蚀性气体。
