连接器的有什么电气功能?

2019-11-21 12:19:38

连接器的主要电气功能包含触摸电阻、绝缘电阻和抗电强度。


▶触摸电阻:

高质量的电连接器应当具有低而安稳的触摸电阻。连接器的触摸电阻从几毫欧到数十毫欧不等.


▶绝缘电阻:

衡量电连接器触摸件之间和触摸件与外壳之间绝缘功能的目标,其数量级为数百兆欧至数千兆欧不等


▶抗电强度或称耐电压、介质耐压,

是表征连接器触摸件之间或触摸件与外壳之间耐受额外实验电压的才能。


▶其它电气功能

电磁搅扰走漏衰减是点评连接器的电磁搅扰屏蔽作用,电磁搅扰走漏衰减是点评连接器的电磁搅扰屏蔽作用,一般在100MHz~10GHz频率范围内测验;射频同轴连接器而言,还有特性阻抗、插入损耗、反射系数、电压驻波比(VSWR)等电气目标。因为数字技能的发展,为了连接和传输高速数字脉冲信号,出现了一类新式的连接器即高速信号连接器,相应地,在电气功能方面,除特性阻抗外,还出现了一些新的电气目标,如串扰(crosstalk),传输推迟(delay)、时滞(skew)等。

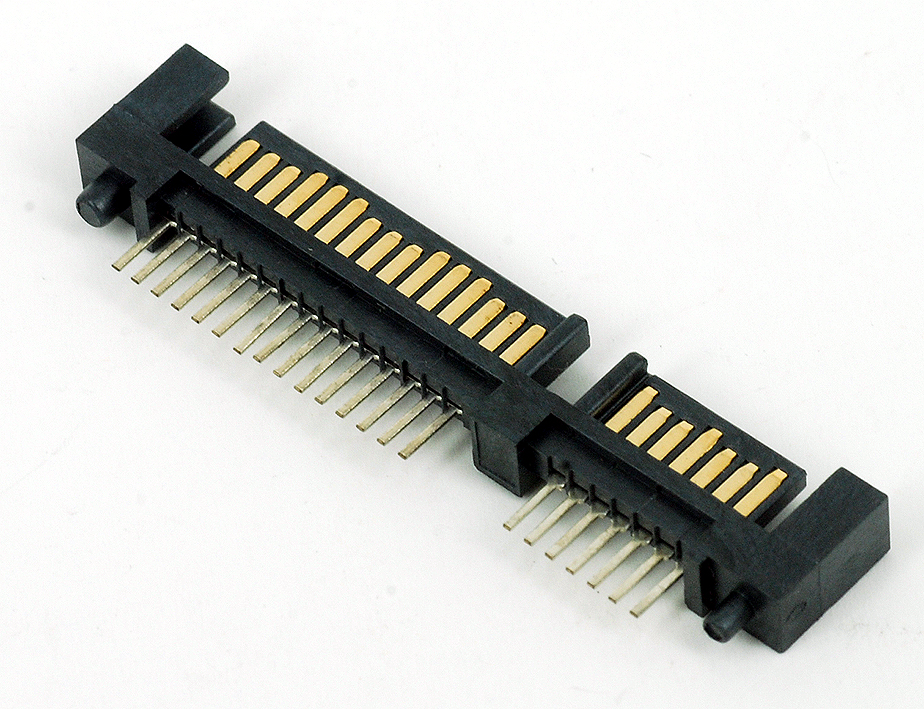

SATA7+6铆压H款母头

连接器的物理功能

常见的环境功能包含低温、稳定湿热、交变湿热、盐雾实验、二氧化硫实验、硫化氢实验


▶耐温:

现在连接器的作业温度为200℃(少数高温特种连接器除外),低温度为-65℃。因为连接器作业时,电流在触摸点处发生热量,导致温升,因而一般认为作业温度应等于环境温度与接点温升之和。在某些标准中,清晰规则了连接器在额外作业电流下容许的温升。


▶耐湿

潮气的侵入会影响连接h绝缘功能,并锈蚀金属零件。稳定湿热实验条件为相对湿度90%~95%(根据产品标准,可达98%)、温度+40±20℃,实验时刻按产品规则,少为96小时。交变湿热实验则更严苛。

焊线公头

▶耐盐雾

连接器在含有潮气和盐分的环境中作业时,其金属结构件、触摸件外表处理层有可能发生电化腐蚀,影响连接器的物理和电气功能。为了点评电连接器耐受这种环境的才能,规则了盐雾实验。它是将连接器悬挂在温度受控的实验箱内,用规则浓度的氯化钠溶液用压缩空气喷出,形成盐雾大气,其露出时刻由产品标准规则,至少为48小时。


▶振荡和冲击

耐振荡和冲击是电连接器的重要功能,在特别的运用环境中如航空和航天、铁路和公路运输中尤为重要,它是检验电连接器机械结构的巩固性和电触摸可靠性的重要目标。在有关的实验方法中都有清晰的规则。冲击实验中应规则峰值加速度、持续时刻和冲击脉冲波形,以及电气连续性中止的时刻。


▶其它环境功能

根据运用要求,电连接器的其它环境功能还有密封性(空气走漏、液体压力)、液体浸渍(对特定液体的耐恶习化才能)、低气压等。
