连接器的基本功能

2020-06-24 14:27:38

连接器的基本功能可分为三大类:即机械功能、电气功能和环境功能。

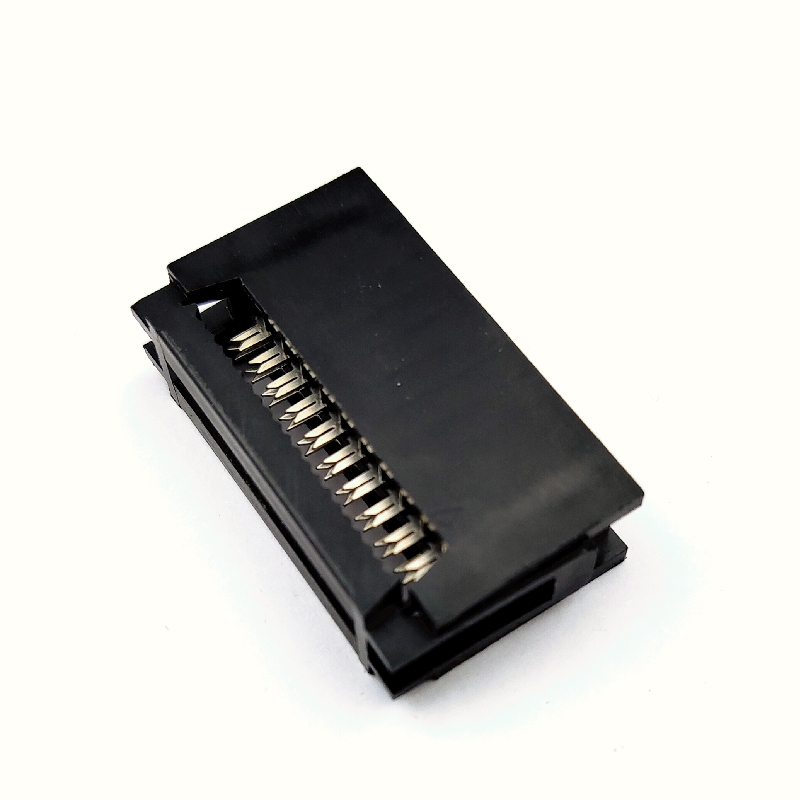

连接器

1. 机械功能就连接功能而言,插拔力是重要地机械功能。插拔力分为刺进力和拔出力(拔出力亦称别离力),两者的要求是不同的。在有关标准中有最-大刺进力和最小别离力规定,这表明,从使用角度来看,刺进力要小(然后有低刺进力LIF和无刺进力ZIF的结构),而别离力若太小,则会影响触摸的可靠性。


另一个重要的机械功能是连接器的机械寿数。机械寿数实际上是一种耐久性(durability)目标,在国标GB5095中把它叫作机械操作。它是以一次刺进和一次拔出为一个循环,以在规定的插拔循环后连接器能否正常完结其连接功能(如触摸电阻值)作为评判依据。


连接器的插拔力和机械寿数与触摸件结构(正压力大小)触摸部位镀层质量(滑动摩擦系数)以及触摸件排列尺度精度(对准度)有关。


2.电气功能


2.电气功能首要包括触摸电阻、绝缘电阻、电流和抗电强度


① 触摸电阻:高质量的电连接器应当具有低而安稳的触摸电阻。连接器的触摸电阻从几毫欧到数十毫欧不等。


② 绝缘电阻:衡量电连接器触摸件之间和触摸件与外壳之间绝缘功能的目标,其数量级为数百兆欧至数千兆欧不等。


③抗电强度或称耐电压:表征连接器触摸件之间或触摸件与外壳之间耐受额定试验电压的能力,取决于电路间的空隙(即触摸件间距合爬电距离)及连接器中所选用的绝缘材料。


④电流:受电连接器及其端接的导线所约束。


对射频同轴连接器而言,还有特性阻抗、刺进损耗、反射系数、电压驻波比(VSWR)等电气目标。因为数字技术的发展,为了连接和传输高速数字脉冲信号,出现了一类新型的连接器即高速信号连接器,相应地,在电气功能方面,除特性阻抗外,还出现了一些新的电气目标,如串扰(crosstalk),传输推迟(delay)、时滞(skew)等。


3.环境功能


常见的环境功能包括耐温、耐湿、耐盐雾腐蚀等。
