SATA7+15P 带螺丝孔 PBT料 铆压母头 孔径3.5MM

SATA7+15P 带螺丝孔 PBT料 铆压母头 孔径3.5MM

  • 所属分类:SATA连接器
  • 浏览次数:
  • 发布日期:2020-04-02 15:16:53
  • 产品概述

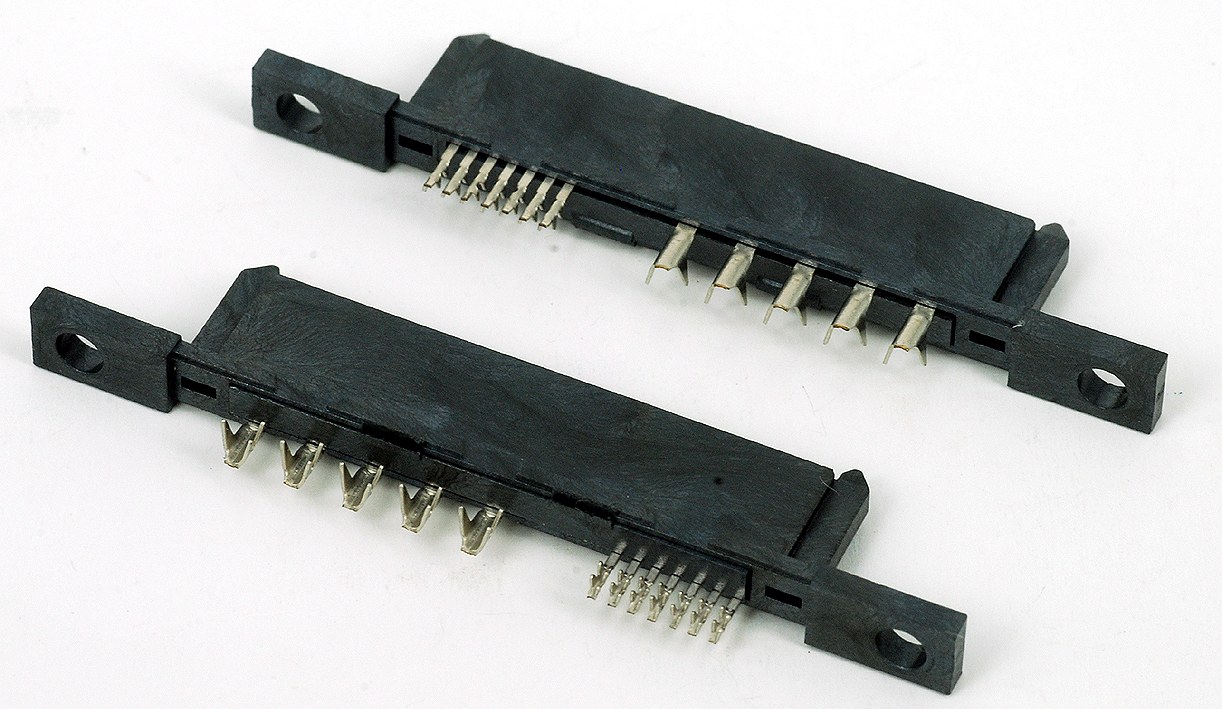

产品名称:SATA7+15P 带螺丝孔 PBT料 铆压母头 孔径3.5MM

077SATA7+15P带螺丝孔铆压母头

NOTES:

1.材质:

1.1胶体:见料号对照表

1.2端子: 7P磷铜C5191H T=0. 25mn, 15P磷铜C5191H T=0. 25mm

2.表面处理:

2.1端子:全部镍底30-100U” ;

接触区见料号对照表;

焊接端镀锡80-200U”.

3.技术要求:

3.3电气特性

3.3.1额定电流: 1. 5A, 40V

3.3.2接触电阻:≤30 mΩ,插拔之后最  大增加15 mΩ; .

3.3.3绝缘电阻:≥1000 MΩ(100V士15V d.c.);

3.3.4耐电压: 500 Vr.ms, 1mA, 60s;

3.4机械特性

3.4.1插入力:≤45 N(4. 5kgf);

3.4.2拔出力:≥10 N(1kgf);

3.4.3保持力:≥5 N(0. 5kgf)/pin.

3.4.4螺丝孔扭力≥2. 5kgf.

3.5耐焊接热: 250°C士5°C,10s.

4.包装:

4.1 PE袋包装,最 小包装量250PCS;



深圳市集鸿发电子有限公司是一家专注于连接器的研发、生产和销售的国家高新技术企业,公司坐落于深圳市光明新区同富裕工业园,核心产品连接器已树立了优势地位,目前有SATA、ESATA、MIRCO、USB3.0、HDMI、OBD、FM天线公母、端子,五金加工等产品。公司产品广泛应用于电脑、新能源汽车、消费电子、计算机主板、线束线缆、手机通讯设备、移动电源等领域。凭借管理体系和严密的运作流程,不断完善和规范内部制度建设,通过ISO9001:2015质量管理体系、ISO14001、IATF16949:2016汽车行业质量管理体系等认证。


077SATA7+15P带螺丝孔铆压母头
