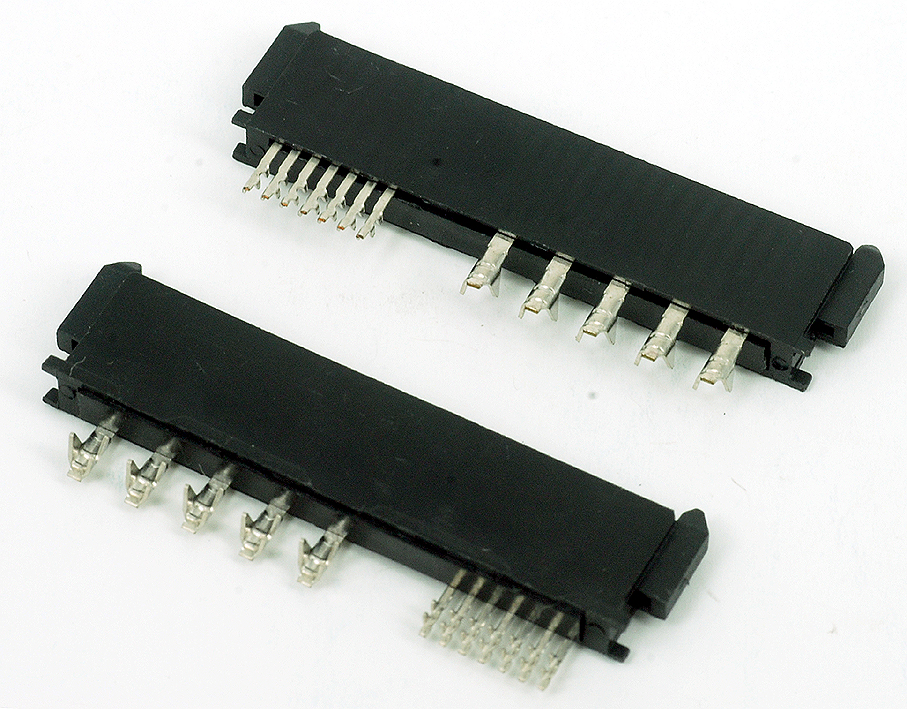

SATA7+15P 铆压式 有柱 母头PBT料

SATA7+15P 铆压式 有柱 母头PBT料

  • 所属分类:SATA连接器
  • 浏览次数:
  • 发布日期:2020-04-02 14:54:08
  • 产品概述

产品名称:SATA7+15P 铆压式 有柱 母头PBT料

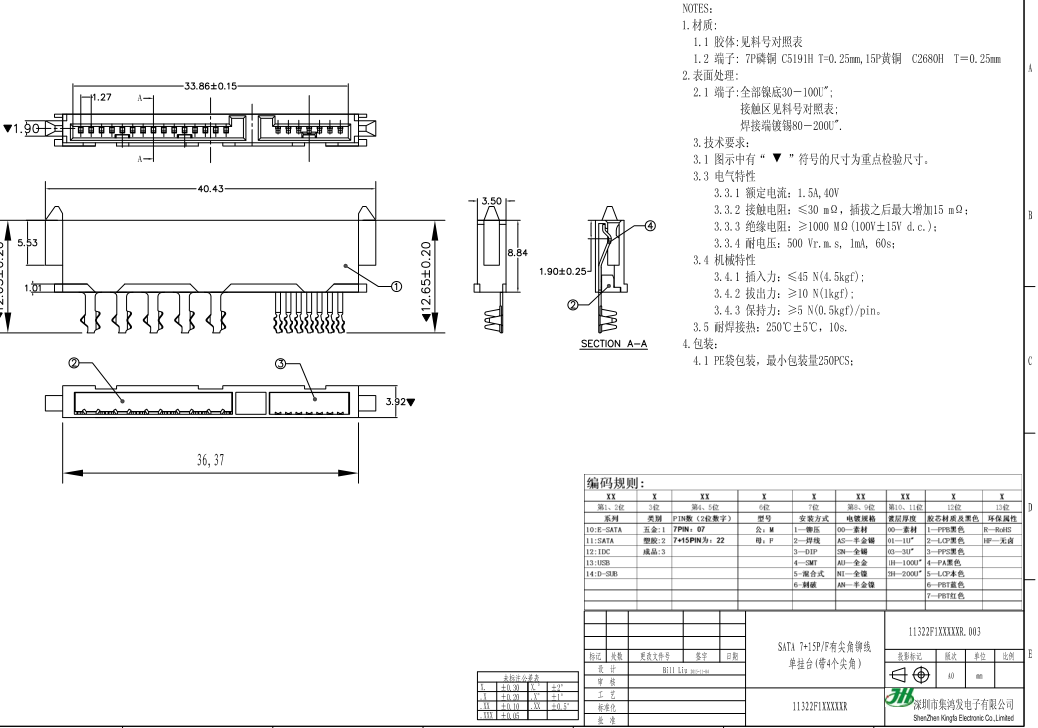

SATA7+15P有柱铆压


NOTES:

1.材质:

1.1胶体:见料号对照表

1.2端子: 7P磷铜C5191H T=0. 25mm, 15P黄铜 C2680H T=0. 25mm

2.表面处理:

2.1端子:全部镍底30- 100U" ; .

接触区见料号对照表;

焊接端镀锡80-200U".

3.技术要求:

3.3电气特性

3.3.1额定电流: 1.5A, 40V

3.3.2接触电阻:≤30 mΩ,插拔之后最 大增加15 mΩ:

3.3.3绝缘电阻:≥1000 MΩ (100V+15V d.c.):

3.3.4耐电压: 500 Vr.ms, 1mA, 60s; .

3.4机械特性

3.4.1插入力:≤45 N(4. 5kgf);

3.4.2拔出力:≥10 N(lkgf);

3.4.3保持力:≥5 N(0. 5kgf)/pin.

3.5耐焊接热: 250°C士5°C, 10s.

4.包装: .

4.1 PE袋包装,最小包装量250PCS;


深圳市集鸿发电子有限公司是一家专注于连接器的研发、生产和销售的国家高新技术企业,公司坐落于深圳市光明新区同富裕工业园,核心产品连接器已树立了优势地位,目前有SATA、ESATA、MIRCO、USB3.0、HDMI、OBD、FM天线公母、端子,五金加工等产品。公司产品广泛应用于电脑、新能源汽车、消费电子、计算机主板、线束线缆、手机通讯设备、移动电源等领域。


SATA7+15P有柱铆压
