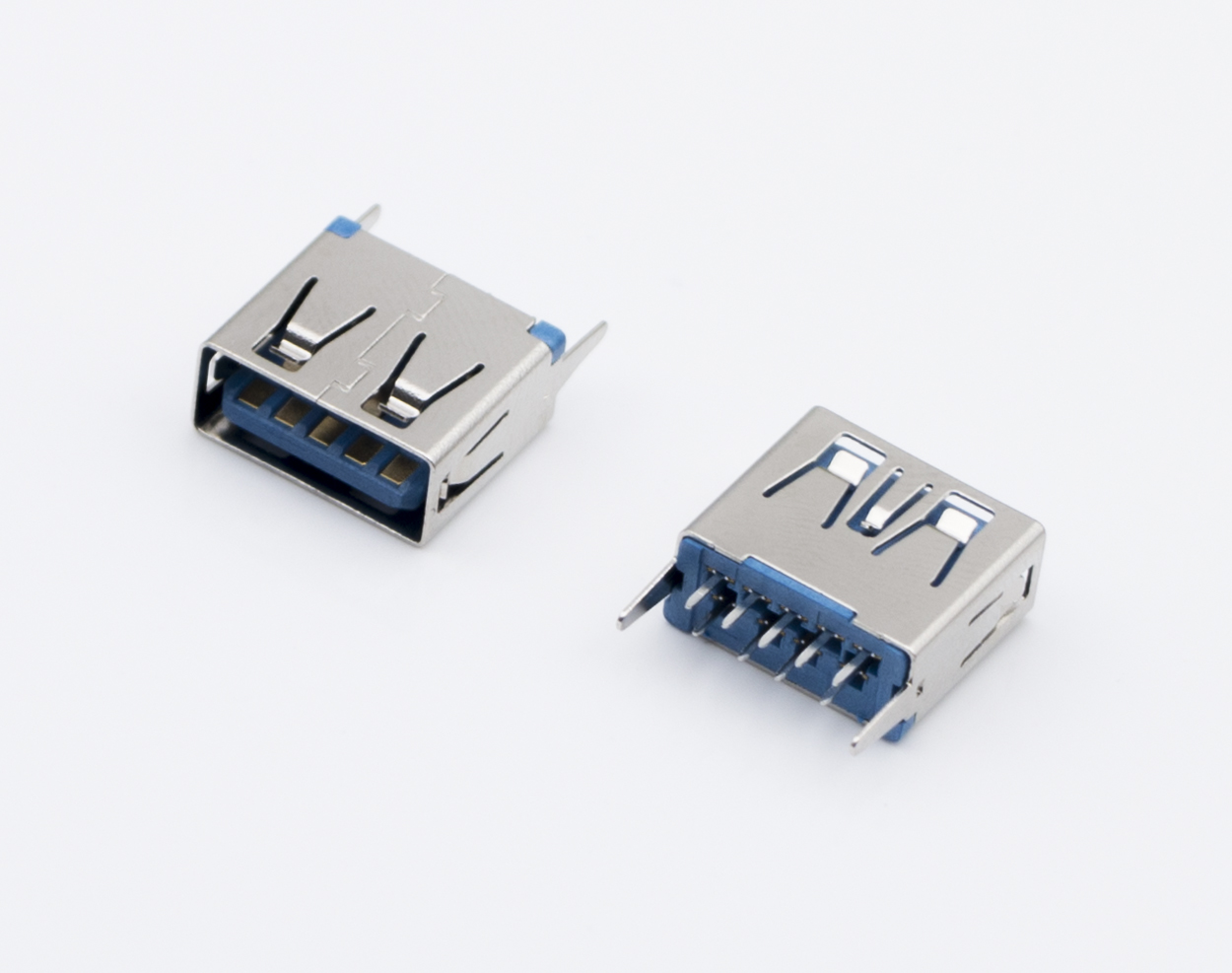

产品名称：USB3.0 AF 短体 立式SMT 蓝胶NOTES

1.材质:
  1.1 胶体:　PBT 4830 94-V0 蓝色
  1.2 端子: 黄铜 C2680EH T=0.25mm
  1.3 屏蔽壳：SPCC T=0.30mm
2.表面处理:
  2.1 端子:全部镍底30－100U";
           接触区见料号对照表;
           焊接端镀雾锡80－200U".
　2.2 屏蔽壳：表面镀镍100U"
 3.技术要求：
  3.1 图示中有“ ▼ ”符号的尺寸为重点检验尺寸。
  3.2 电气特性
      3.2.1 额定电流：1.8A,30V
      3.2.2 接触电阻：≤30 mΩ；
    　3.2.3 绝缘电阻：≥100 MΩ(500V±15V d.c.)；
      3.2.4 耐电压：100 Vr.m.s, 1mA, 60s；
  3.3 机械特性
      3.3.1 端子保持力：≥3 N(0.3kgf);
      3.3.2 屏蔽壳保持力：≥20 N(2kgf);
      3.3.3 插入力：不高于35N，拔出力不低于10N；
　　　3.3.4 寿命插拔次数3000次。
  3.4 耐焊接热：250℃±5℃，10s.
4.包装：
  4.1 吸塑盒，小包装量100PCS；
