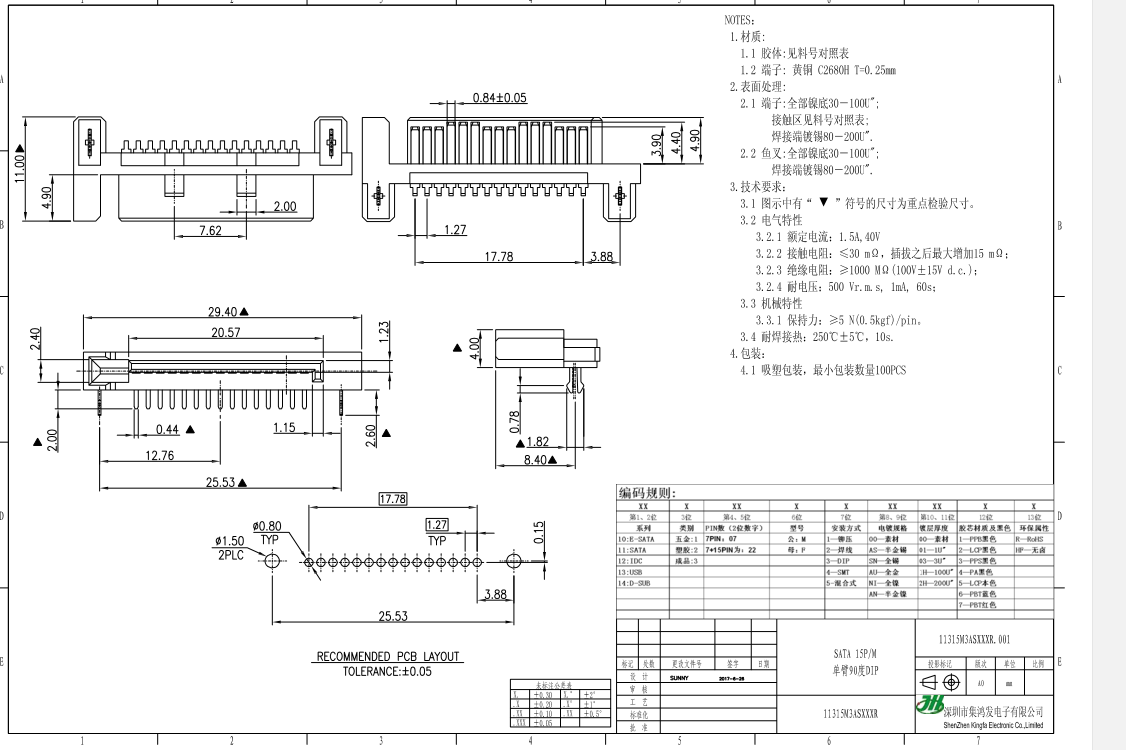

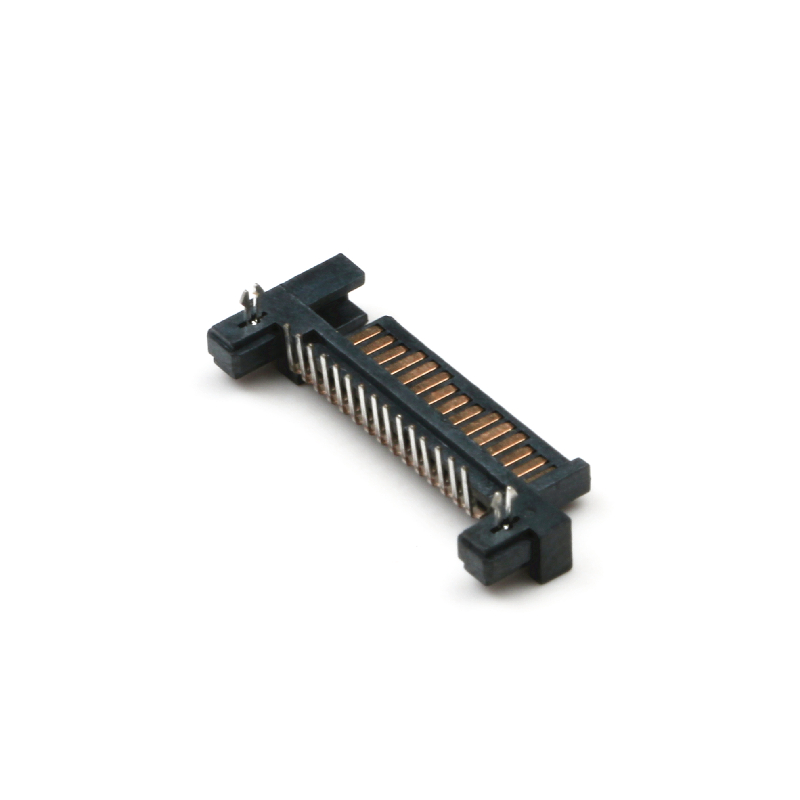

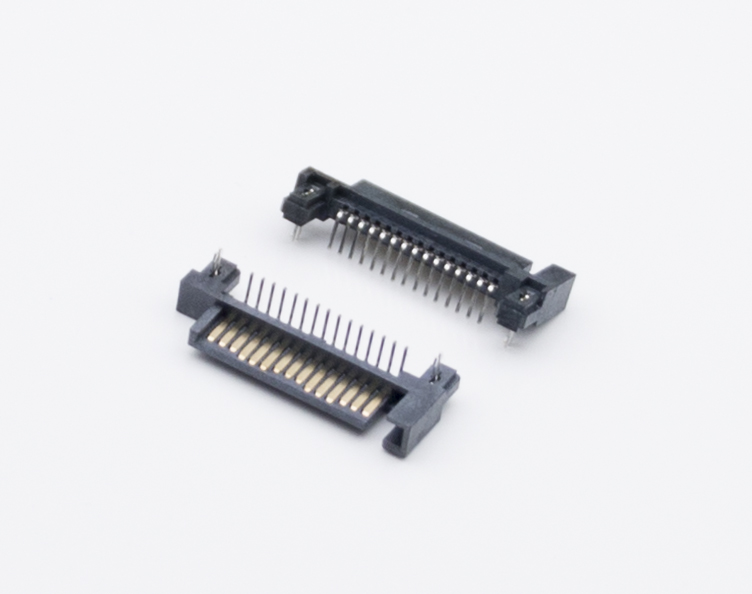

产品名称：SATA15P90度单臂DIP带鱼叉公头

NOTES:

1,材质:

1.1胶体:见料号对照表

1.2端子:黄铜C2680 T-0.30mm

2.表面处理:

21端子:全部镍底30- 100U” ;

按触区见料号对照表:

焊接端镀锡80-200U".

3技术要求:

33电气特性

33.1额定电流: 1. 5A, 40V

832接触电阻:≤30mΩ.抽拔之后最 大增加15mΩ:

333绝緣电阻:≥1000 mΩ (100V±15V d.c.);

33.4耐电压: 500 Vr.ms, Iml, 60s;

34机械特性

3.4.1插入力加≤45 N(4. 5kgf);

34.2拨出力≥10 N(1kgf);

348保持力:≥5 N(0. 5kgf)/pin.

35耐焊接热: 250°C±5°C，l0s.

4.包装:

4.1 FE袋包装，最小包装量1000PCS;
