苹果 MICRO 二合一带PCB板

苹果 MICRO 二合一带PCB板

  • 所属分类:USB连接器
  • 浏览次数:
  • 发布日期:2020-04-14 11:52:49
  • 产品概述

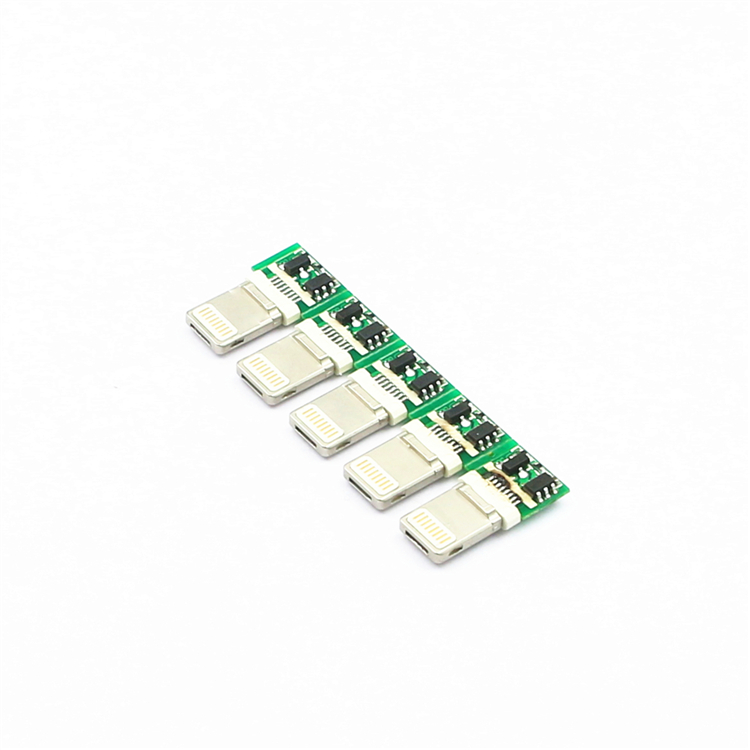

产品名称:苹果 MICRO 二合一带PCB板

苹果 MICRO 二合一带PCB板.JPG

1.材质:


  1.1 胶体: PBT 4830 94-V0 蓝色


  1.2 端子: 黄铜 C2680EH T=0.25mm


  1.3 屏蔽壳:SPCC T=0.30mm


2.表面处理:


  2.1 端子:全部镍底30-100U";


           接触区见料号对照表;


           焊接端镀雾锡80-200U".


 2.2 屏蔽壳:表面镀镍100U"


 3.技术要求:


  3.1 图示中有“ ▼ ”符号的尺寸为重点检验尺寸。


  3.2 电气特性


      3.2.1 额定电流:1.8A,30V


      3.2.2 接触电阻:≤30 mΩ;


     3.2.3 绝缘电阻:≥100 MΩ(500V±15V d.c.);


      3.2.4 耐电压:100 Vr.m.s, 1mA, 60s;


  3.3 机械特性


      3.3.1 端子保持力:≥3 N(0.3kgf);


      3.3.2 屏蔽壳保持力:≥20 N(2kgf);


      3.3.3 插入力:不高于35N,拔出力不低于10N;


   3.3.4 寿命插拔次数3000次。


  3.4 耐焊接热:250℃±5℃,10s.


4.包装:


  4.1 吸塑盒,小包装量100PCS;


深圳市集鸿发电子有限公司是一家专注于连接器的研发、生产和销售的国家高新技术企业,公司坐落于深圳市光明新区同富裕工业园,核心产品连接器已树立了优势地位,目前有SATA、ESATA、MIRCO、USB3.0、HDMI、OBD、FM天线公母、端子,五金加工等产品。公司产品广泛应用于电脑、新能源汽车、消费电子、计算机主板、线束线缆、手机通讯设备、移动电源等领域。凭借管理体系和严密的运作流程,不断完善和规范内部制度建设,通过ISO9001:2015质量管理体系、ISO14001、IATF16949:2016汽车行业质量管理体系等认证。
